PFAS · TEHNIČNA PRIMERJAVA

GAC, IEX ali instrAction?

Učinkovitost, prostorske zahteve in stroški so odvisni od konkretne vode. Primerjava pomaga izbrati merila za preizkus, ne nadomešča projektiranja.

UČINKOVITOST iA · REZULTATI PREIZKUSOV

Prednost, ki jo
pokažejo meritve.

Kako dobro iA zajema PFAS pri večji pretočni obremenitvi in po obdelavi večje količine vode? Oglejte si ključne rezultate primerjalnih preizkusov.

Poenostavljena prikaza laboratorijskih preizkusov instrAction primerjata iA P 425 in preizkušeni IEX. Prikazane so tri spojine PFAS; rezultati opisujejo navedeni preizkus medijev in niso meritev celotnega industrijskega sklopa.

Vzorci za laboratorijsko preverjanje učinkovitosti filtracije

01 / HITROST VEZAVE

Učinek pri večji obremenitvi.

Naraščajoča pretočna obremenitev: do 1.000 BV/h

iA · preizkus P 425Preizkušeni IEX

Linijski prikaz odstranjevanja PFOA: iA ohranja višji učinek, učinkovitost preizkušenega IEX pa z obremenitvijo oziroma obdelano količino upada. Približen potek preizkusa.

Linijski prikaz odstranjevanja PFHxA: iA ohranja višji učinek, učinkovitost preizkušenega IEX pa z obremenitvijo oziroma obdelano količino upada. Približen potek preizkusa.

Linijski prikaz odstranjevanja PFBS: iA ohranja višji učinek, učinkovitost preizkušenega IEX pa z obremenitvijo oziroma obdelano količino upada. Približen potek preizkusa.

Poenostavljen prikaz poteka preizkusa na podlagi izvornih grafov. Vrednosti so približno odčitane; povezave med izbranimi točkami prikazujejo trend.

Kaj pokaže graf?

Z naraščanjem pretočne obremenitve zelene krivulje iA ostajajo blizu 100 %. Oranžne krivulje preizkušenega IEX padajo. V tem preizkusu iA tudi ob krajšem stiku z vodo ohranja visok učinek zajema PFAS.

1.000 BV/h je laboratorijska primerjalna točka. Za industrijske sklope uporabljamo projektno območje 100–250 BV/h, ki ga potrdimo na dejanski vodi.

02 / OBDELOVANA KOLIČINA VODE

Ohranjen učinek med obratovanjem.

Obdelana količina: do 20.000 BV pri stalnih 25 BV/h

iA · preizkus P 425Preizkušeni IEX

Poenostavljen prikaz poteka preizkusa na podlagi izvornih grafov. Vrednosti so približno odčitane; povezave med izbranimi točkami prikazujejo trend.

Kaj pokaže graf?

Ko skozi medij preteče več vode, učinkovitost preizkušenega IEX postopoma upada. iA pri PFOA in PFBS ostaja blizu 100 %, pri PFHxA pa se proti koncu zniža na približno 90 %. Razlika pokaže boljše ohranjanje učinka iA v pogojih preizkusa.

ZAKAJ iA

Vezavna mesta,
namenjena ciljnim snovem.

Tehnologija iA uporablja funkcionalna vezavna mesta za selektivni zajem PFAS. Hitro vezavo pri tehnologiji instrAction omogočata veliko število vezavnih mest in njihova dostopnost.

Prednost glede na preizkušeni IEX

Prikazana preizkusa kažeta višji učinek pri večji pretočni obremenitvi in po večji obdelani količini vode. Za upravljavca to pomeni potencial za kompaktnejšo zasnovo in boljšo izrabo medija.

Prednost glede na GAC

V primerjavi tehnologij instrAction je za GAC predvidenih 2–5 BV/h, za sklope filtrov iA pa 100–200 BV/h. Višja pretočna obremenitev pomeni manjšo potrebno prostornino medija pri enakem pretoku in možnost manjše postavitve.

Industrijske izvedbe in pretoki Laboratorijska analiza PFAS

GAC · IEX · iA

Kako so videti
različne izvedbe?

Od industrijskih adsorberjev do kartušnih ohišij. Fotografije pokažejo zasnovo opreme; prostorsko primerjavo nato pripravimo za vaš pretok.

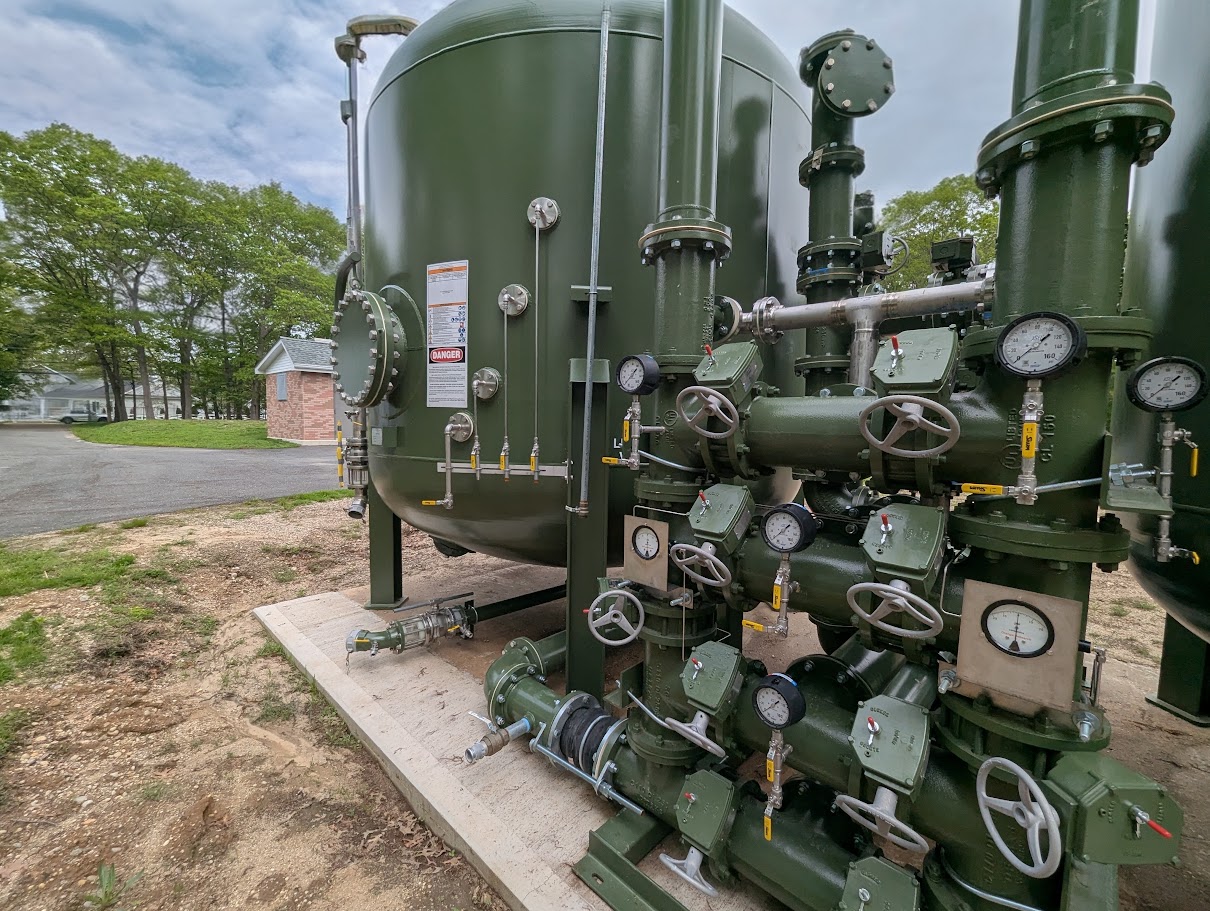

Posode z granuliranim aktivnim ogljem na vodovodni postaji — 01 / GAC
Granulirano aktivno oglje
Večje posode z ležiščem medija, cevovodi in prostorom za servis ter menjavo oglja.
Posode GAC na vodovodni postaji. Foto: Suffolk County Water Authority.

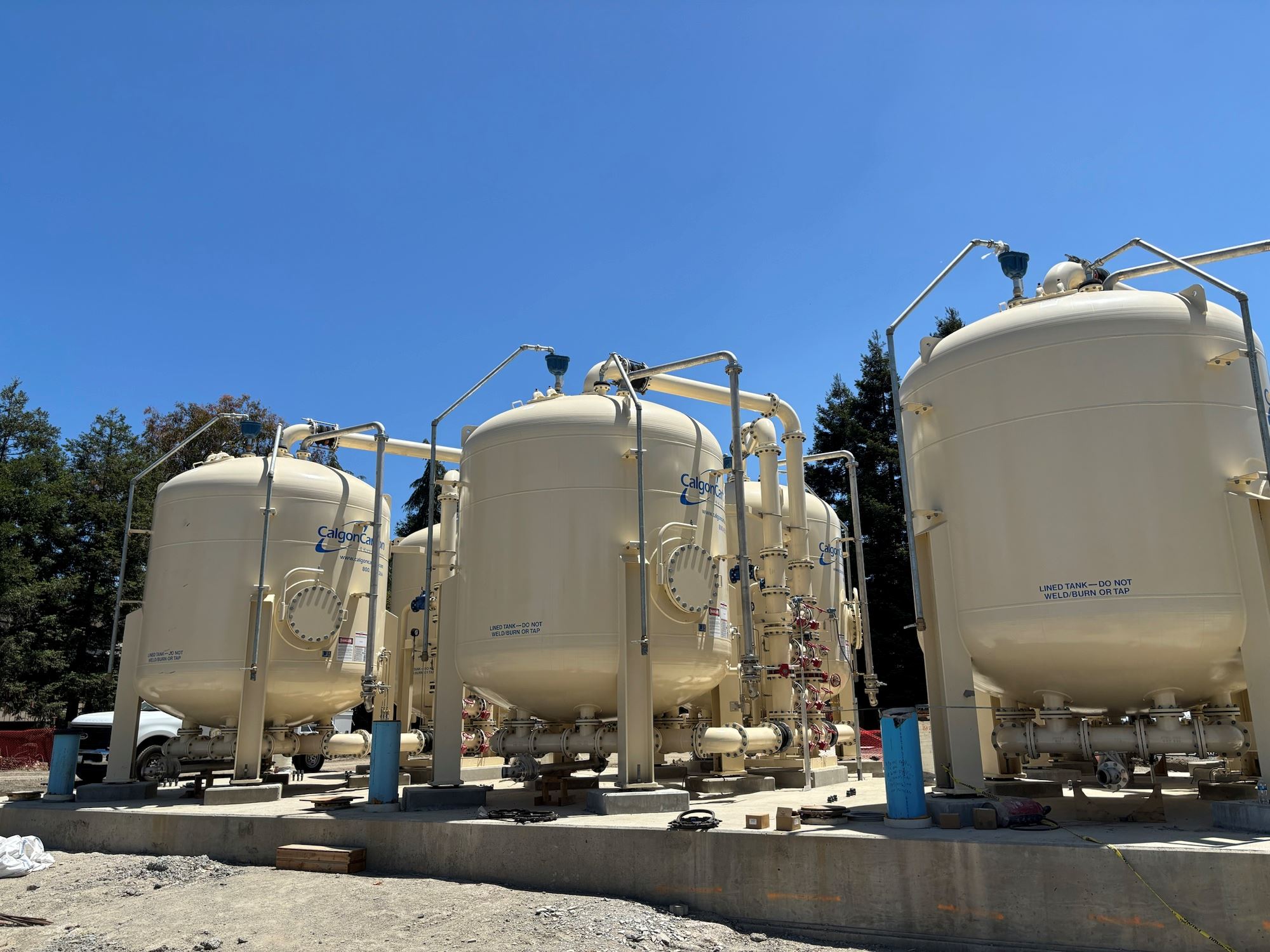

Posode za ionsko izmenjavo za odstranjevanje PFAS v objektu ACWD — 02 / IEX
Ionska izmenjava
Tlačne posode s smolo. Velikost celotne postavitve določajo zmogljivost, število linij in režim obratovanja.
Primer PFAS naprave ACWD. Fotografija in opis: Alameda County Water District ↗

Visokopretočni filtrski elementi in samostoječe kovinsko ohišje — 03 / SKLOPI FILTROV iA
Modularne kartuše in ohišja
Filtrski elementi v kompaktnem ohišju. Več enot lahko povežemo v sistem glede na zahtevani pretok.

Primerjava potrebnega medija in prostora ↗

PROSTOR · ILUSTRATIVNI IZRAČUN

Razlika se začne
pri količini medija.

Pri enakem pretoku je potrebna prostornina medija odvisna od dopustne pretočne obremenitve. Končna velikost sistema vključuje še ohišja in servisni prostor.

Prikazi iz prezentacije: velika posoda GAC, manjša posoda IEX in kompaktni iA visokopretočni filtrski sklop

ENAK PRETOK · TRI TEHNOLOGIJE

Koliko filtrskega medija potrebujemo?

Orientacijska prostornina medija za obdelavo 120 m³ vode na uro.

120 m³/h

Spodnja ocenaRazpon do zgornje ocene

GACAktivno oglje

24–60m³ medija

IEXIonska izmenjava

6–12m³ medija

Sklopi filtrov iAVisokopretočna izvedba

0,6–1,2m³ medija

015304560 m³

Vsi stolpci se začnejo pri ničli in uporabljajo isto lestvico. Temni del kaže spodnjo oceno, svetli del pa razpon do zgornje ocene. Prikazana je prostornina medija, ne velikost naprave ali tloris.

Kaj to pomeni za prostor? Manjša količina medija lahko omogoči manjša ohišja. Dejanski tloris v m² pa določajo premer in višina posod, število vzporednih ter zaporednih stopenj, rezervna linija, predčiščenje in prostor za servis. Brez teh podatkov konkretnega prostorskega prihranka ne navajamo.

GAC · IEX · SKLOPI FILTROV iA

Prednosti instrAction
v primerjavi tehnologij.

Selektivni zajem PFAS, hitra vezava in modularna zasnova: ključne razlike za načrtovanje vašega sistema.

Merilo	GAC Granulirano aktivno oglje	IEX PFAS-selektivna anionska smola	instrAction Sklopi filtrov iA · selektivna filtracija
Način zajema PFAS	Adsorpcija na porozno aktivno oglje.	Ionska izmenjava na namenski anionski smoli.	Namenska vezavna mesta instrAction selektivno zajemajo PFAS na hidrogelni platformi.
Kratke in dolge verige	Aktivno oglje praviloma bolje zadržuje dolgoverižne PFAS.	Namenske smole za zajem anionskih PFAS.	Tehnologija je razvita za selektivni zajem kratkoverižnih in dolgoverižnih PFAS.
Hitrost vezave	Obdelava v ležišču aktivnega oglja z daljšim kontaktnim časom.	Obdelava v ležišču smole za ionsko izmenjavo.	Hitra vezava omogoča visokopretočno filtracijo; prikazana preizkusa kažeta prednost pred preizkušenim IEX.
Kompaktnost sistema	V prikazani primerjavi: 2–5 BV/h.	V prikazani primerjavi: 10–20 BV/h.	V prikazani primerjavi: 100–200 BV/h. Višja pretočna obremenitev pomeni manj medija pri enakem pretoku.
Povečevanje pretoka	Dodajanje ali povečanje adsorpcijskih posod.	Dodajanje ali povečanje posod s smolo.	Modularni sklopi BIG: več ohišij povežemo vzporedno in zmogljivost prilagodimo rasti potreb.
Vključitev v obstoječi sistem	Posode z ogljem, pripadajoči cevovodi in prostor za menjavo medija.	Posode s smolo, pripadajoči cevovodi in servisni dostop.	Kartušna zasnova omogoča prilagodljivo postavitev in vključitev namenske PFAS stopnje v obstoječo obdelavo.
Servis in obratovanje	Menjava nasutega oglja in organizacija ravnanja z izrabljenim medijem.	Menjava smole in organizacija ravnanja z izrabljenim medijem.	Zamenljivi filtrski vložki omogočajo načrtovan servis. Analitiko, menjave in prevzem filtrov povežemo v celovito podporo naročniku.

OD TEHNOLOGIJE DO IZVEDBE

Sklopi filtrov iA.
Rešitev po vaši meri.

Industrijska ohišja z več vložki BIG, pretoki do 28 m³/h na ohišje pri 200 BV/h in vzporedna povezava za večje zmogljivosti.

Raziščite industrijske sklope

Detajl ohišja filtra mobilne enote iA MTU

MOBILNA FILTRACIJSKA ENOTA

Preizkus na vaši lokaciji.

Pilotni sistem s pretokom približno 1–2 m³/h kot podlaga za načrtovanje večje industrijske naprave.

Več o mobilni enoti

ECO ELEMENT · POGOVOR S STROKOVNJAKOM

Primerjajmo na vaši vodi.

Dogovorimo se za enake merilne pogoje in ovrednotimo učinek, življenjsko dobo medija ter celotne stroške.
